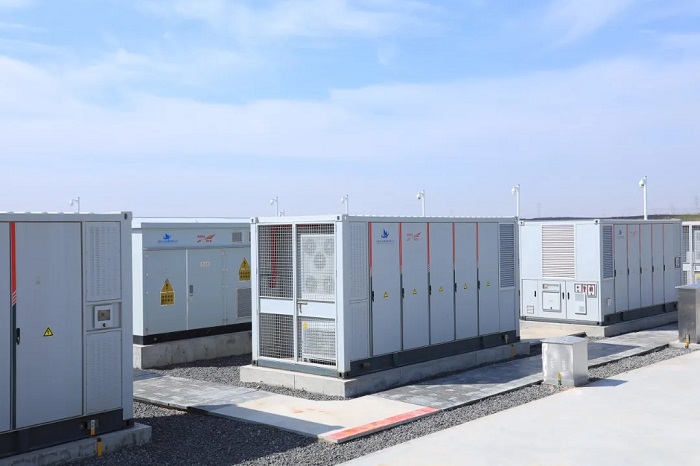

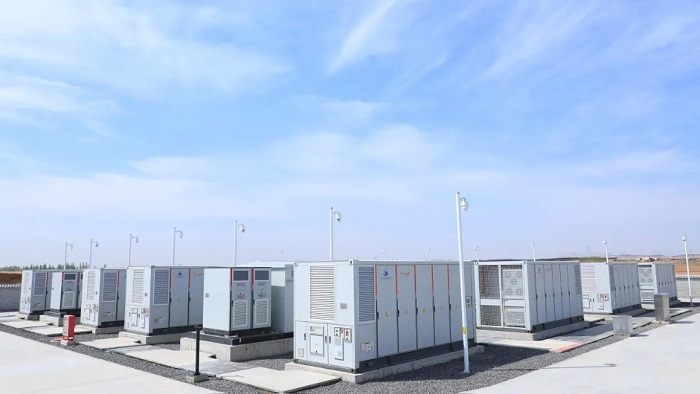

儲能中國網獲悉,近日,中國電力企業聯合會發布了24個電化學儲能行業創新與應用典型案例,旨在進一步推動行業安全高質量發展,發掘總結并交流推廣成功經驗和有益做法,發揮典型引領作用。下面典型案例——“寧夏電投寧東基地新能源100MW/200MWh共享儲能電站示范項目”。 寧夏電投寧東基地新能源100MW/200MWh共享儲能電站示范項目 寧夏電投寧東新能源有限公司 科華數據股份有限公司 一、項目簡介 寧夏電投寧東基地新能源100MW/200MWh共享儲能電站示范項目由寧夏電投寧東新能源有限公司投資建設,科華數據股份有限公司與內蒙古電力建設(集團)有限公司承建。項目位于寧夏靈武市寧東鎮東灣村境內,距銀川市約60km,交通便捷。項目規劃建設容量為200MW/400MWh,分兩期建設,約占地60畝,本期為一期工程,建設容量為100MW/200MWh。 本項目是全國首個百兆瓦級電力電子液冷共享儲能電站項目,寧夏新型儲能示范項目之一,也是區域內最早一批并網的大規模共享儲能電站。該儲能電站可配合周邊新能源場站平抑新能源波動,減少對區域電網的沖擊,提高電網消納能力。該儲能電站的調峰能力可達8000萬kWh以上,相當于10萬戶居民一年的生活用電量,極大緩解了寧東新能源基地光伏接入電網的消納問題。 二、解決方案 1. 系統構成 本期建設的100MW/200MWh共享儲能電站主要由電池艙、PCS(儲能變流器)一體機、能量管理系統、升壓站、送出線路等組成。共建設31.5套3.2MW/6.88MWh儲能單元,配置31套3.2MW儲能PCS一體機,1套1.6MW儲能PCS一體機,63套3.44MWh電池艙。以4回35kV匯集線路接入35kV升壓站,升壓站配置1臺100MVA主變壓器,升壓至110kV后接入寧東東灣330kV匯集站110kV側。其中單個35kV母線回路下屬儲能設備為一個子陣區域,單個子陣區域包括8套3.2MW/6.88MWh儲能單元(其中第4個子陣區域配置7套)。配套建設綜合樓、配電室、二次設備室等,以及配套供水、供電、污水處理等相關輔助設施。 圖1 項目現場 2. 液冷電池倉 本項目儲能部分的電池采用液冷戶外預制艙布置方案,儲能電池交流側總?cè)萘繛?00MWh,配置63套3.44MWh儲能單元。1個儲能系統單元由1套BMS(電池管理系統)進行監控,每個單元相對獨立,可被儲能電站中央控制系統直接調度。 圖2 電池集裝箱外觀效果圖 本項目儲能部分采用科華數能S3液冷儲能系統,由1500V儲能電池、DC/DC模塊、液冷系統、安全保護系統、智能管理系統組成,系統額定容量為3.44MWh。每簇電池配置一臺DC/DC模塊進行一簇一充放,總計10簇電池,每簇電池由8個1P48S電池PACK串聯而成,內部采用280Ah及以上電芯,經過DC/DC匯流后輸出到集裝箱外部接口。集裝箱整體采用非步入式外維護設計,集成內部消防、液冷管道設計,實現液冷儲能電池系統安全防護、智能管理。該電池系統采用20英尺標準集裝箱預置化安裝,系統高度集成化,環境適應性強,減少現場安裝調試及后期維護的工作量。 圖3 液冷電池系統框圖 本項目液冷電池具有以下特點: (1)主動安全。系統對電芯、電池PACK、BMS(電池管理系統)、集裝箱系統、消防、儲能電站等進行全方位安全設計。BMS+DC/DC實現智能功率控制及調度,實現電池簇單元主動均流、智能投切、快速響應和雙重保護。電池智能防護管理可預測電池SOH(健康狀態),降低發生熱失控的概率及提升系統設備安全性。 (2)經濟可靠。系統最大容量可達3.44MWh,內置DC/DC變流模塊實現一簇一充放,有效改善電池簇不一致的問題。20英尺標準集裝箱采用非步入式設計,便于運輸和安裝,實現系統最大功率密度,系統能耗降低30%。采用新型液冷管道設計,系統電池溫差控制在3℃以內。 (3)智能高效。發揮電力電子技術柔性適應特性,實現PCS、BMS、EMS(能量管理系統)3S軟硬件結合設計,實現全過程監控與管理。全生命周期健康智能管控,具備絕緣故障檢測和保護功能,集裝箱層級+“Pack層級”聯動消防。智能化運維平臺,由AI模型預測失效點,提前告警并預防準備,系統易擴展、易維護、易安裝。 (4)精簡靈活。適配主流3.45MW儲能變流器,實現從電池端至電網端標準化、集成化設計,可快速配置使用。電池系統集成一體化設計,統一對外接口,可遠程在線升級,進行云端數據分析及可視化管理。適配行業內主流280Ah及以上電芯,提升了系統循環使用壽命及充放電容量。 3. 儲能升壓一體機 本項目采用科華3.2MW儲能升壓一體機,在系統集成、環境適應、整體投入成本、安裝調試快捷等方面具有顯著的優勢。 圖4 儲能升壓一體機外形圖 單臺3.2MW儲能升壓一體機采用2臺1725kW的PCS,接入一個3200kVA雙繞組干式變壓器,出口690V電壓升壓至35kV系統為一個單元,接入35kV母線并入電網。 本項目采用的儲能升壓一體機具備以下特點: (1)高度集成。合理高效布局,提高空間利用率;二次回路集成,統一測量、保護與通信;“變”“升”一體設計,實現產品一體交付。 (2)靈活配置。支持多機并聯,VSG(虛擬同步發電機)、PQ(有功無功控制)、VF(電壓頻率控制)、黑啟動等功能;1500V 系統寬直流電壓范圍,直流端配置靈活;適應發電側、電網側、用戶側多種儲能應用場景。 (3)電網友好。支持雙網口,支持 IEC 61850 協議;集成數據采集與光纖環網,智慧運行管理;支持高/低電壓穿越,滿足構網型技術要求。 4. 能量管理系統(EMS) 本項目配備能量管理系統(EMS),可統一協調、控制儲能成套工程中的各個設備,同時統計儲能系統充放電電量,管理儲能系統各組成設備。同時,EMS 可支持通過 AGC (自動發電控制)下達的指令來響應電網調度,根據 AGC 指令提供有功、無功支撐。EMS 系統可采集 PCS、電池、變壓器及其他設備的數據,實現數據統一監控。就地控制模式下,按 AGC 下發的功率值實施峰谷模式的儲能策略,實現能源的高效利用。在遠方調度模式下,接受調度 AGC 的總功率調度,實現儲能系統的功率分配,電池 SOC(荷電狀態) 均衡。 三、關鍵點與創新點 首先,本項目共享儲能電站采用科華數能S3 液冷儲能系統,內置針對儲能電池散熱的風冷式水冷機組。該水冷機組能解決儲能集裝箱內部電池發熱量較大,內部設備對于環境溫度敏感的問題。集裝箱內部液冷管路采用分布式設計,具備工程專利設計,散熱均衡,有效保障電池艙內部溫度分布均衡,能實現電池包內溫差小于3℃,系統溫差小于5℃,循環壽命提升大于10%。其次,系統散熱采用“雙循環”,實現雙重能效管控。有效降低自用電功耗,提高系統效率,單艙制冷功耗不大于30kW。 本項目儲能系統具備完善的安全方案,具備“PACK級”氣體消防、集裝箱系統級氣體消防和水消防三級消防能力,系統具備電芯級防爆、“PACK級”防爆及系統級防爆三級防爆能力。 此外,本項目還配置了“PACK級”全氟己酮+系統級七氟丙烷自動報警。一旦發生緊急情況,可自動與BMS、本地監控聯動,杜絕火災的發生。本項目還配置了電池艙水噴淋以及場站水消防作為最后的防護手段。 (1)“PACK級”消防。若電池發生熱失控,當溫度達到100℃時,電池包內全氟己酮消防模塊動作,全氟己酮滅火劑充滿電池包,起到隔絕氧氣、降溫和滅火作用。 (2)系統級消防。若電池包火情蔓延,集裝箱控制排風機將可燃氣體排出。若檢測出煙感和溫感異常,關閉排風機,報警裝置報警,切斷總配電電源,30s后七氟丙烷滅火裝置觸發,滅火劑充滿集裝箱電池艙,達到隔絕氧氣和滅火的作用。 (3)場站級水消防。水消防管道為管網式,每個電池簇配備一個噴頭,達到降溫和滅火作用。 四、實際成效 寧夏電投寧東基地新能源共享儲能電站一期,建設容量為100MW/200MWh。本期工程實際儲能配置容量為100MW/216.7MWh,可滿足35kV側交流輸出200MWh,不僅滿足2h充電調峰需求,還可滿足2h放電調峰需求,可更進一步緩解電網調峰壓力。儲能系統配置電池簇級管理器,實現一簇一管理,對電池可充放電容量進行修正調整,電池系統全生命周期可充放電容量提高6%以上。結合電池簇級控制器的應用,實現電池后期更換或維護,系統可不停電操作,對單簇電池進行投切即可維護,實現全年可利用率不小于99%。通過DC/DC簇級控制器的均衡,使各個電池簇在0.5P放電標準下,放電電流均衡。 儲能系統電網適應能力強,所采用的儲能雙向變流器弱電網適應性強。本項目儲能系統接入電網電能質量好,選用的儲能變流器在滿載情況下各相輸出電流的波形 THD (失真度)可控制2%以內,接入電網電能質量好,對電網沖擊小。 五、經濟效益及推廣前景 1.經濟效益 寧夏電投寧東基地新能源共享儲能電站盈利收益包括參與全網調峰、輔助服務(調頻、跟蹤計劃出力、黑啟動)、容量指標租賃三部分,以調峰收益為主,租用收益為輔。 (1)調峰收益。按磷酸鐵鋰電池儲能系統轉換效率95%、放電深度90%考慮,綜合效率為85.5%,調峰服務費單價按照當前初步確定價格即0.6元/kWh,首年調峰次數為 300次,首年累計調峰容量為 Q=40.144萬kWh×85.5%×300次=10296.936萬 kWh,首年調峰收益=10296.936萬kWh×0.6元/kWh=6178.2萬元。 (2)參與輔助服務,如參與電網調頻、跟蹤出力、黑啟動等的補貼收入。 (3)根據儲能電站在寧夏電網的地位及作用,本項目可為寧夏全區新能源提供租賃服務。 2.推廣前景 本項目配置液冷儲能系統,與電池簇級管理器DC/DC相結合,極大提升項目整體安全性和效益,是行業內首次百兆瓦級液冷+DC/DC的應用探索。使用DC/DC簇級管理器替代了傳統方案電池艙中高壓盒,在成本增加不大的情況下,實現了儲能的電力電子精細化管理,對于解決長時儲能、1500V高壓儲能等電池簇并聯過多的問題有很好的推廣價值。本項目作為發電側共享儲能系統,接受電網調度,直接參與電網的調峰、調頻服務,同時為電網提供事故備用、黑啟動、需求響應支撐等多種輔助服務,具有公共屬性,對于落實建立儲能容量市場的規則與監管機制具有重大意義。 六、團隊介紹 科華數據股份有限公司專注電力電子技術36年,團隊成員包含多位深耕儲能行業多年的技術專家。 |
