儲能中國網獲悉，近日，中國電力企業聯合會發布了24個電化學儲能行業創新與應用典型案例，旨在進一步推動行業安全高質量發展，發掘總結并交流推廣成功經驗和有益做法，發揮典型引領作用。典型案例——“中廣核湖北公安100MW/200MWh集中式儲能電站”。

　　中廣核湖北公安100MW/200MWh集中式儲能電站

　　中廣核新能源投資(深圳)有限公司湖北分公司

　　一、項目簡介

　　2021年7月，湖北省能源局發布《湖北省能源局關于2021年平價新能源項目開發建設有關事項的通知》。文件指出，優先支持風光火互補項目、風光儲項目建設。2022年，中廣核新能源投資(深圳)有限公司湖北分公司(簡稱“新能源公司”)已在湖北省獲得累計裝機容量指標480MW，按照通知要求需配套建設100MW/200MWh集中式(共享式)儲能電站。

　　中廣核湖北公安100MW/200MWh集中式儲能電站項目位于荊州市公安縣青吉工業園智能制造產業園，建設用地40畝，投資4.7億元，是中廣核集團首個大規模共享式儲能電站項目。全站使用100臺1MW/2MWh儲能電池艙和500臺200kW智能組串式PCS，以五回集電線路接入升壓站35kV母線，通過2臺額定容量分別為40MVA和60MVA的110kV三相雙繞組主變壓器升壓后，以1回110kV線路接入國家電網公司220kV油江變電站，線路全長9km，其中電纜線路長度為0.587km。項目于2022年9月開工建設，2022年12月底建成投運，2023年7月全容量并網運行。

　　本項目年充放電量為2.78億kWh，在地方電力系統中發揮頂峰、調峰、調頻、爬坡、黑啟動等多種作用，將極大地提升湖北省荊州地區電力系統靈活調節能力，進一步提高電網供電保障能力和電能質量，促進荊州地區風光新能源消納，助力國家碳達峰、碳中和目標的實現。

　　二、解決方案

　　本項目通過對儲能系統快速均衡技術(“一包一優化”“一簇一管理”方案)、溫控技術、模塊化設計、基于大數據智能內短路檢測技術等方面的研究及應用，形成一套高可靠性、高智能化、高安全性、長壽命的儲能方案，具體方案如下：

　　1.電池模組級充放電管理技術(“一包一優化”)

　　儲能電池系統中，多個電池單體串聯成一個電池模組，多個電池模組串聯構成一個電池簇。然而，由于出廠電池初始容量、電池內阻、系統配置的接觸電阻、運行過程中電池衰減等方面存在差異，會造成每個電池包的SOC不同，最終導致電池模組間串聯失配(如圖1所示)。

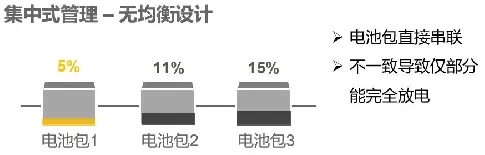

　　圖1 多電池模組直接串聯示意圖

　　針對電池模組間的串聯失配，本項目采用“一包一優化”技術，通過在電池模組內集成電池模組優化器設計，實現每個電池模組的單獨充放電管理(如圖2所示)。該技術可消除電池模組間容量差異、內阻差異等原因?qū)е碌拇?lián)失配，可以通過提高電池模組容量的利用率進而提高生命周期內的充放電量。

　　圖2 “一包一優化”技術原理示意圖

　　2.電池簇級充放電管理技術(“一簇一管理”)

　　傳統儲能系統方案，多采用多簇直接并聯方案，即多個電池簇直接接入同一直流母排(如圖3所示)。直接并聯后，各電池簇電壓被強制拉齊，然而各簇中電池模組內阻不同、接觸電阻不同，這種差異會導致各電池簇電流不均流，甚至造成環流，即電池簇間的并聯失配。

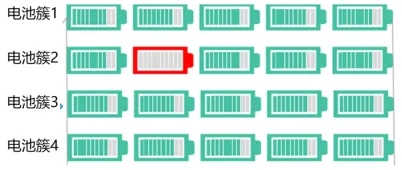

　　圖3 多電池簇直接并聯示意圖

　　針對電池簇間的并聯失配，本項目采用“一簇一管理”技術(如圖4所示)，將每個電池簇接入簇管理單元再接入直流母排，實現電池簇虛擬并聯，避免直接并聯帶來的電池不一致性影響。通過智能單簇管理，簇間獨立運行，消除簇間并聯失配，充分釋放每簇電池的最大潛力，顯著提升生命周期內放電量。同時，電池簇管理單元輸出側電壓穩定在同一水平，并聯后各簇間無電壓差，從根源上杜絕了環流的產生，進一步提升了系統的安全性。

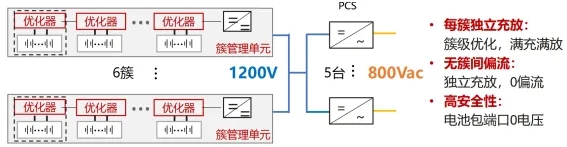

　　圖4 “一簇一管理”技術原理示意圖

　　3.分布式溫控技術

　　(1)采用分布式精細化溫控設計(如圖5所示)，電池包采用仿生混風設計，均化電池內電芯間溫差，有效避免由于電芯串聯產生的木桶效應，盡可能使衰減一致，提升電池包放電能力。

　　(2)采用多模型聯動智能溫控，部署“100+”傳感器，實現海量數據采集，通過智能算法篩選數據質量，進行大數據分析，從而確定最優LCOS溫控策略。

　　(3)集裝箱內使用分布式空調設計，每個電池簇獨立均勻散熱，減少簇間電池溫升差異，延緩電池衰減，保障儲能系統使用壽命。

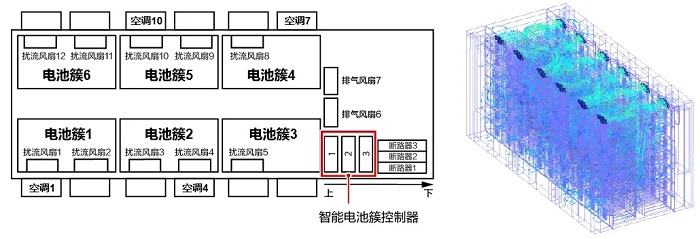

　　圖5 儲能艙內部空調及風扇設計圖和風道仿真模擬圖

　　4.模塊化組串式PCS(全系統模塊化設計)

　　PCS是電網與磷酸鐵鋰電池之間的紐帶，它實現了交流電網與直流電池之間的雙向能量傳遞，并監測儲能變流器交流端、直流端的電壓、電流、功率等數據，起到充電和電能回饋?zhàn)饔茫莾δ芟到y(tǒng)的關鍵設備之一。

　　本項目采用PCS模塊化設計，在儲能單元內，單臺PCS故障時，其他PCS可繼續工作，多臺PCS故障時，系統仍可保持運行(如圖6所示)。

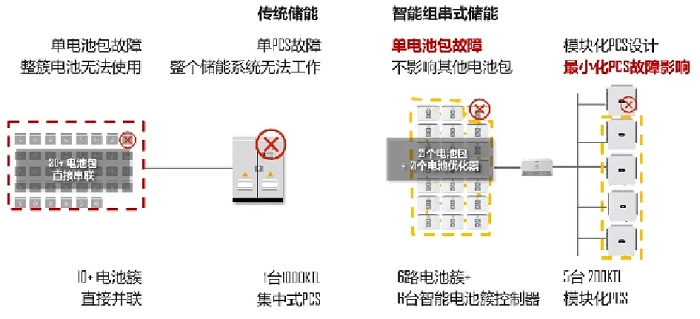

　　圖6 傳統儲能系統和本案例模塊化設計系統PCS故障示意圖

　　5.基于云BMS的智能內短路監測

　　電芯內短路是造成電池包起火的核心原因，智能內短路檢測可及時預警電池火災隱患。本項目儲能系統具備電池異常早期監測預警處置體系，具備內短路檢測及故障診斷預警等安全監測功能，提升電池系統危險主動預防能力。將AI、云BMS等先進ICT技術應用到內短路檢測場景中，可精準定位衍生型內短路，準確計算內短路電阻，實時識別突發型內短路，及時預警電池火災隱患。云BMS系統可以提前1～7天預警，安全預防前移，大幅降低火災風險。

　　6.鋰離子電池儲能電站安全健康監控平臺

　　本項目基于監控平臺標準化、安防決策智能化和效能提升精益化三個方面的要求，開發了鋰離子電池儲能電站安全健康監控平臺，實現運行監控、安全預警、健康評估、壽命預測、均衡管理、應急管理等功能，已經開發出基于安全態勢預警與健康壽命預警等在線分析診斷模型適配的總部中心端監控平臺及配套的區域中心端一體機產品和場站邊緣端一體機產品。監控平臺產品支持快速完成各儲能電站不同BMS、EMS、PCS、箱式變壓器、鋰離子電池等子系統的協議適配與模型適配，實現儲能電站的高效安全運維，實現電化學儲能電站安全健康三級監控管理。

　　三、關鍵點與創新點

　　1.電池模組級容量優化管理，提高電池容量利用率

　　每個電池模塊集成了優化器裝置，可消除電池包容量差異，消除電池簇內模組間由于內阻差異等原因?qū)е碌拇?lián)失配，提升生命周期內放電量。對于單個電池模塊出現次級告警異常情況，可屏蔽該異常電池模組，而其余電池模組保持正常工作。

　　電池模組級容量優化技術的應用，能夠有效消除儲能電池的木桶效應，進而實現新舊電池混用，特別是中后期部分電池模組異常情況下，更換后的新電池模組可直接使用。同時后期根據容量需求適當補充電池容量，可有效降低儲能系統全生命周期的投資成本。

　　2.電池簇級充放電管理，提高儲能系統安全性

　　本項目通過簇控制器對電池簇進行獨立管理，可使電池簇之間不直接并聯。電池簇間獨立運行，可有效消除電池簇間的并聯失配情況，避免環流導致的電池容量損失，提高儲能設備的安全性。

　　3.模塊化設計，降低故障對儲能系統的影響

　　本項目采用模塊化設計，無易損件，對電池系統進行模塊化設計，支持電池簇內單獨切除故障模塊，不影響簇內其他電池模塊充放電。儲能單元內，PCS同樣采用模塊化設計，當單臺PCS出現故障時，其他PCS仍可繼續工作，不會引發整個系統的停機，可將PCS故障對儲能系統的影響降低到最小。

　　4.分布式精細化溫控設計，降低電池溫差，延長電池壽命

　　本項目采用仿生混風、多模型聯動智能溫控及分布式空調設計，電池簇實現獨立均勻散熱，可以有效降低簇間電池溫升差異，延緩電池衰減，延長電池使用壽命。

　　5.基于云BMS的智能內短路監測，提升電池系統危險主動預防能力

　　本項目儲能系統具備電池異常早期監測預警處置體系，具備內短路檢測及故障診斷預警等安全監測功能，將AI、云BMS等先進ICT技術，應用到內短路檢測場景中，可精準定位衍生型內短路、準確計算內短路電阻、實時識別突發型內短路，及時預警電池火災隱患。

　　6.鋰離子電池儲能電站安全健康監控平臺，實現儲能電站的高效安全運維

　　本項目基于監控平臺標準化、安防決策智能化和效能提升精益化三個方面要求開發鋰離子電池儲能電站安全健康監控平臺，實現運行監控、安全預警、健康評估、壽命預測、均衡管理、應急管理等功能。

　　四、實際成效

　　本項目儲能電站共有12400塊電池模塊，配置12400塊電池模組能量優化器。電池模組能量優化器的應用，使電池每次充電時，所有電芯SOC都可以充至100%，放電時電芯SOC可放至5%(本項目設置放電截止SOC為10%)，每次完整的充放電可實現電池模組主動均衡，各電芯SOC基本保持一致，保證電芯一致性，避免電芯差異造成的充放電損失。電池模組均衡效率高，電池充放電量多。

　　使用電池模組能量優化器后，儲能艙每次放電，可將所有電芯SOC基本保持在放電截止SOC，不會出現放電結束后，各電芯SOC差異過大情況。采用“一簇一管理”技術后，每個電池簇先接入簇管理單元再接入直流母排，實現電池簇虛擬并聯，避免直接并聯帶來的電池不一致性影響。采用仿生混風及分布式空調設計，通過實際應用驗證，儲能艙內各電池工作溫度差異控制良好，電池工作溫度差異可以保持在3℃以內。采用模塊化設計儲能系統，所有故障最大更換部件只涉及電池模組、簇控制器和PCS，進行維護更換需要4人，其余小部件如電池模組監控面板、CO傳感器、空調內風機等維護2人即可完成。所有設備更換時間短，大部件在4h內即可完成更換，故障損失電量少。

　　五、經濟效益及推廣前景

　　本項目100MW/200MWh儲能電站全容量投運以來，儲能系統充放電頻繁。儲能場站應用情況如下：

　　(1)充放電情況。2024年10月期間，充放電次數達31次，調用率為100%，累計充電電量633.4萬kWh，放電電量560.3萬kWh，充放電效率88.45%。全站單次充電電量平均為20萬kWh/次，放電電量平均為18萬kWh/次。

　　(2)儲能系統溫控情況。儲能系統儲能艙內溫度適宜，溫差小。儲能系統待機情況下，儲能艙內部溫度在28℃～30℃，充放電運行情況下儲能艙內部溫度在29℃～33℃，儲能艙內部溫差小于5℃。

　　(3)儲能系統運行維護情況。儲能系統全容量100MW/200MWh投運后，發生電池包監控面板異常、簇控制器異常、PCS故障和電池包異常等故障時，可在廠家不到現場的情況下由運維人員進行異常模塊更換，消除告警，恢復設備正常運行。

　　本項目在儲能技術應用上實現了多項創新，包括：高效能電池管理系統(BMS)的應用，確保了電池組的高效充放電和長期穩定運行;智能溫控系統的集成，有效維持了儲能艙內的適宜溫度，延長了電池使用壽命;模塊化的PCS設計，降低故障影響，降低了運維成本。

　　六、團隊介紹

　　團隊成員包含三位高級工程師、七位中級和初級工程師，均從事新能源行業多年，對新能源及儲能行業發展趨勢有深入的研究，在儲能設備的理論設計及運行維護方面有較強的技術水平，在新能源和儲能行業獲得多項獎勵。
