　　用戶側儲能主要有工商業儲能和戶用儲能。目前戶用儲能度電成本在0.6元/度以上，國內居民電價低且峰谷價差也低，主要客戶和市場是在歐洲、北美、澳洲等居民電價高的海外地區。工商業儲能系統在0.5元/度以上，主要應用在電價較高，峰谷價差也較高的地方，市場應用廣泛，方案也多種多樣，可根據應用場景選擇。

　　興儲世紀在西部建設的光儲項目

　　從結構上分，儲能產品有集裝箱或預制艙，戶外柜式或者戶內柜式;按冷卻方式分，有風冷和液冷兩種;按照電氣結構分類，有集中式和組串式兩種;按儲能系統分類，有設備和電池分體式和設備和電池一體式兩種，按電壓等級，有1000V系統和1500V系統兩種;接照能量匯集點分類，有直流耦合和交流耦合兩類。

　　大/中型儲能產品，目前以集裝箱或預制艙的結構形式為主，一般應用在電源側和電網側，少部分應用在用戶側，冷卻方式由風冷逐漸過渡到液冷，電氣結構是集中式為主，組串式儲能也在逐漸加入，電壓逐漸以1500V為主，以交流耦合的方式為主。

　　工商業用戶側儲能的收益模式就是峰谷套利，滿充滿放;充放電量越多，收益越大;能量轉換效率越高，損耗越小，收益也越大。所以用戶側儲能系統設備用組串簇控式的儲能集成系統比集中式的儲能集成系統收益率要高。組串簇控式儲能系統每簇的電量有效利用率高，無木桶短板效應;簇間無并聯，沒有環流，能量轉換效率高。

　　分布式小型儲能柜由于分散布局，考慮維修售后成本高;需求采購量小，所以相關器件和整體系統的單價要高些。目前小型儲能戶外柜的市場售價預估大概在1.6元/Wh。集中式的儲能系統售價在1.1?1.2元/Wh(幾十MWh的采購量)。

　　All in One交直流一體化儲能集裝箱系統。一簇電池對接一臺PCS，簇控式管理。電池電量有效利用率高，無簇間并聯環流，單級DC/AC變流單元，能量轉換效率高。組串模塊機內部不含直流開關和熔斷器以及交流斷路器。放在外部集成，根據技術要求靈活配置這些保護器件。PCS交流側配置支路斷路器(選配)和總斷路器(必配)。與集中式儲能系統比較，直流側省掉了直流匯流柜和PCS側直流端開關和熔斷器以及第三級BMS。兩種集成方式的差價在不斷縮小。但組串式儲能系統的收益要要遠遠高于集中式。集中式儲能系統的有效容量利用率(DOD)要比組串式儲能系統低7.5%。循環壽命預估也要低10%。

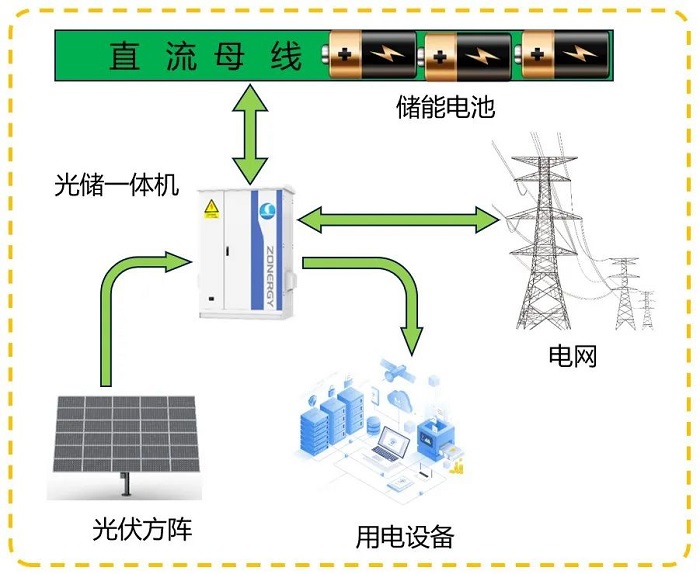

　　01 直流耦合

　　如下圖所示，光伏組件發出來的直流電，通過控制器，存儲到蓄電池組中，電網也可以通過雙向DC-AC變流器向蓄電池充電。能量的匯集點是在直流蓄電池端。

　　直流耦合的工作原理：當光伏系統運行時，通過MPPT控制器來給蓄電池充電;當用電器負載有需求時，蓄電池將釋放電量，電流的大小由負載來定。儲能系統連接在電網上，如果負載較小而蓄電池已充滿，光伏系統可以向電網供電。當負載功率大于光伏發電功率時，電網和光伏可以同時向負載供電。因為光伏發電和負載用電都不是穩定的，要依賴蓄電池平衡系統能量。

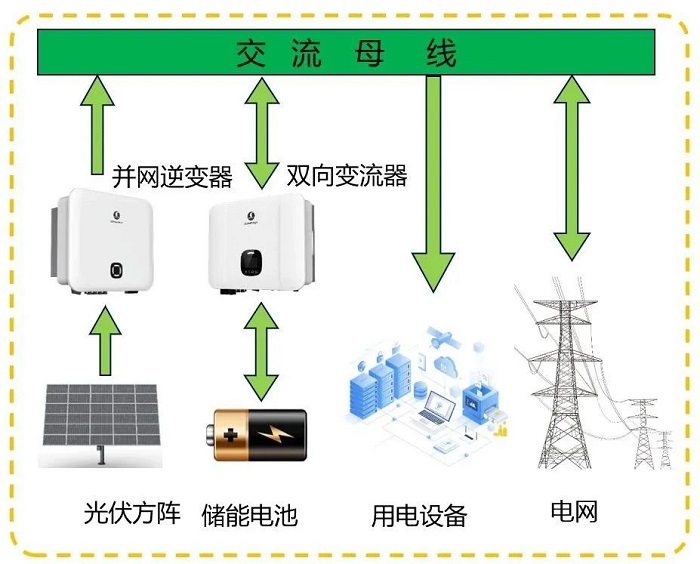

　　02 交流耦合

　　光伏組件發出來的直流電，通過逆變器變為交流電，直接給負載或者送入電網上，電網也可以通過雙向DC-AC雙向變流器向蓄電池充電。能量的匯集點是在交流端。

　　交流耦合的工作原理：包含光伏供電系統和蓄電池供電系統。光伏系統由光伏陣列和并網逆變器組成;蓄電池系統由蓄電池組和雙向逆變器組成。這兩個系統既可以獨立運行，互不干擾，也可以脫離大電網組成一個微網系統。

　　從目前已安裝的案例上看，用戶側儲能采用模塊化、組串式、交流側耦合的方案已成為一種趨勢，占據市場80%以上的份額，這種方案成本低，配置靈活，安全性高，適合于工商業并離網儲能電站，而直流側耦合集中式方案，接線簡單，系統穩定，適合于中小型獨立電站。

　　作者：劉繼茂 郭軍
